PE eta PVCren arteko suaren aurkako propietateen desberdintasunak

Plastikoen prozesatzeko eta industria-aplikazioen industrian, polietilenoa (PE) eta polibinil kloruroa (PVC) erabilera orokorreko plastikorik erabilienetako bi dira, ontziak, eraikuntza, nekazaritza, isolamendu elektrikoa eta estaldura industrialaren arloak estaltzen dituztenak. Erosle eta prozesadore askok oker uste dute suaren atzeragarri komertzialak gehitzeak PE materialen sukoitasuna guztiz desagerrarazi dezakeela eta PE eraldatutako PVC-ren suaren aurkako maila berdina lor dezakeela. Hala ere, materialen errekuntza-probak eta industria-estandar egiaztapenek frogatzen dute PE-k berezko akatsak dituela suaren erresistentziaren errendimenduan, eta funtsean ezabatu ezin daitezkeenak. Nahiz eta dosi altuko suaren iragazpena aldatu ondoren, PE materialak etengabe erre daitezke su irekian eta tenperatura altuko baldintzetan, eta suaren aurkako egonkortasun osoa PVCarena baino askoz txikiagoa da. Artikulu honek nazioarteko errekuntza-probaren datuak, polimeroen pirolisi-mekanismoaren ikerketa eta industria-parametro estandarrak konbinatzen ditu, PE eta PVC-ren arteko suaren atzerapenaren funtsezko hutsunea zientifikoki aztertzeko, eta PE-rako suaren aurkako aldaketaren mugak argitzeko.

Lehenik eta behin, PE eta PVC-ren arteko suaren aurkako errendimenduaren funtsezko aldea egitura molekularretatik eta berezko materialaren propietateetatik dator, hau da, esentzia fisiko eta kimiko aldaezina baita. 2025ean MDPI aldizkarian Fire aldizkarian argitaratutako polimeroen errekuntza zinetikoaren ikerketaren arabera, PVC-k % 56,7 kloro-elementuak ditu bere kate molekularrean, hau da, eskuz gehitu gabeko osagai halogenoaren suaren aurkako osagai naturala. Aitzitik, PE purua karbono eta hidrogeno elementuz osatuta dago osorik, berezko suaren iragazpen-talderik gabe. Oso sukoigarria den hidrokarburo-polimero tipiko bati dagokio, suaren erresistentzia oso baxua duena eta bere jatorrizko egoeran auto-itzaltzeko gaitasunik ez duena.

Limiting Oxygen Index (LOI), materialaren sukoitasuna ebaluatzeko nazioarteko indizerik nagusiena, bi materialen arteko aldea modu intuitiboan islatu dezake. LOI proba ISO 4589-2 arauan oinarritzen da, materialaren errekuntzari eusteko behar den oxigeno-kontzentrazio minimoari erreferentzia egiten diona. Zenbat eta LOI balio handiagoa izan, orduan eta zailagoa da materiala erretzea. The Vinyl Institute-ren probako datu autoritarioek erakusten dute PVC zurrun hutsak % 45-% 48ko LOI balioa duela, % 28ko suaren iragazpenaren atalase kritikoa askoz gainditzen duela. Oxigeno handiko ingurune batean bakarrik erre daiteke egonkor eta auto-itzaltzeko errendimendu bikaina aire naturalean. Kontraste nabarmenean, PE puruak % 19,0ko LOI balioa du, hau da, aire normalaren % 21eko oxigeno-kontzentrazioa baino txikiagoa da. Horrek esan nahi du PE purua aske eta etengabe erre daitekeela ohiko ingurune atmosferikoetan, ia suaren aurkako gaitasun naturalik gabe.

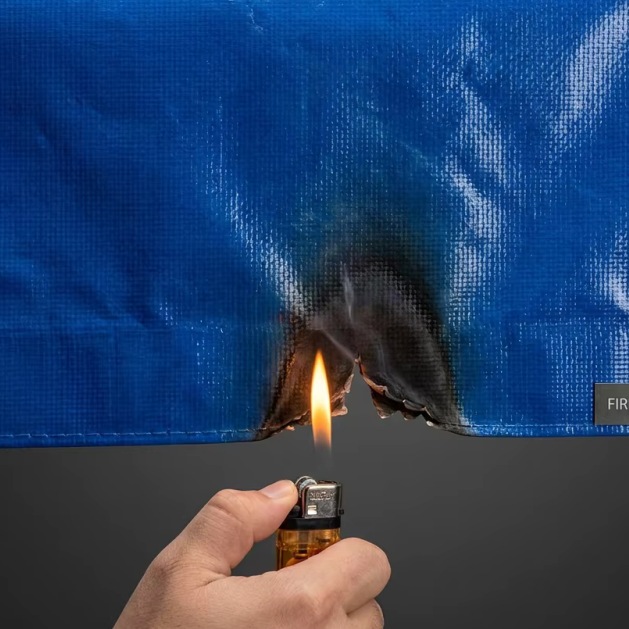

Enpresa asko PEren sukoitasun-akatsak konpontzen saiatzen dira suaren atzeratzaile ez-organikoak eta organikoak gehituz, hala nola amonio polifosfatoa (APP), magnesio hidroxidoa eta aluminio hidroxidoa. Hala eta guztiz ere, datu esperimentalek frogatzen dute su-iraungailuek PEren errekuntza-abiadura eta bero-askapena apur bat murriztu dezaketela, baina PEk ezin duela lortu suaren efektu ez-erresistenteak edo egonkorrak lor ditzakeela, eta PE eraldatuak oraindik bortizki erre daitekeela sute zabaleko baldintzetan. Materialen Zientzia eta Teknologia Txinako Aldizkariaren 2025eko ikerketa datuen arabera, PE % 25 eraginkortasun handiko suaren atzeragarri konposatuarekin gehitzen zaionean ere (prozesatzeko teknologia industrialak onartzen duen gehieneko proportzioa), bere LOI balioa % 28,5-% 30,2ra soilik igo daiteke. Epe laburreko UL-94 erretze bertikaleko proban suaren iragazpenaren estandar primariora iristen bada ere, kanpoko sugarrak 30 segundo baino gehiago irauten duenean, aldatutako PE guztiz piztuko da, etengabeko urtze, tantaka eta errekuntza hedatuz lagunduta. Alderatuz, aldatu gabeko PVC arrunta su-iturritik irten eta 2 segundoren buruan itzal daiteke, tantaka errekuntza-fenomenorik gabe.

Garratze-erresistenteek PEren suaren erresistentzia guztiz hobetu ezin izanaren funtsezko arrazoia bi materialen pirolisi eta suaren aurkako mekanismo desberdinetan datza. TG-FTIR-GC/MS polimeroen pirolisiaren zinetikari buruzko TG-FTIR-GC/MS proba konbinatuen ikerketaren arabera, PVC-k bere barneko kloro-elementuetan oinarritzen da berotzean hidrogeno kloruroa (HCl) gasa deskonposatzeko eta askatzeko. HCl-k oxigenoa isolatu dezake, errekuntza aktiboko erradikal askeak harrapatzen ditu eta errekuntza-kate-erreakzioa funtsean amaitu. Aldi berean, PVC-ak karbono-geruza trinko eta egonkorra osatuko du pirolisian zehar, eta horrek bero-transferentzia blokeatu dezake eta barne-materialak deskonposatzen eta erretzen jarraitzea eragotzi dezake.

Hala ere, PE eraldatuaren suaren aurkako mekanismoa guztiz pasiboa da. PE-ri gehitzen zaion suaren aurkako erresistenteak beroa xurgatzeko eta oxigenoaren isolamendurako soilik betetzen du errekuntzaren azaleko fasean. 350 ℃-tik gorako etengabeko tenperatura altua topatzen denean, PE kate molekularra ausazko ebakidura jasaten da, eta suaren atzeratzaileak azkar huts egingo du tenperatura altuko deskonposizio eta galeraren ondoren. Gainera, PE-k tanta urtutako kantitate handia sortuko du errekuntzan. Tenperatura altuko tanta urtu hauek sugarra zabaltzeaz gain, gainerako materialen deskonposizio termikoa bizkortuko dute, errekuntza-ziklo zital bat osatuz. Gainazalak karbono geruza bat osatzen badu ere, soltea eta hauskorra da, epe luzerako tenperatura altuko gozogintzari eta suaren higadurari aurre egin ezinik, horixe baita PE eraldatuak suaren atzerapen iraunkorra lortu ezin duen arrazoi nagusia.

Oinarrizko errekuntzaren errendimendu-adierazleei dagokienez, hala nola, Peak Heat Release Rate (pHRR) eta Total Heat Release (THR), PE eta PVC-ren arteko aldea ere oso nabaria da. Kono-kalorimetro estandarizatuen proben arabera, PVC arruntaren pHRRa 185 kW/m² baino ez da, eta 5 minutu barruko THRa 22 MJ/m². Aitzitik, dosi altuko PE eraldatuaren pHRR-a 287 kW/m²-koa da, eta THR 57 MJ/m²-ra iristen da, hau da, PVCaren bikoitza baino gehiago. Datu hauek guztiz frogatzen dute aldatutako PEk oraindik bero handia askatzen duela errekuntzan zehar, sugarra zabaltzeko gaitasun handia duela eta ezin dituela bete eraikuntza, elektrizitate eta tenperatura altuko industria agertokietako suteen prebentzio-eskakizunak.

Industria-aplikazioari eta segurtasun-arauei dagokienez, bi materialen suaren erresistentziaren aldea ere argi eta garbi definitzen da. GB/T 2408-2021 plastikozko errekuntzaren errendimenduaren kalifikazio-arauaren eta EU EN 13501-1 sutearen ebaluazio-arauaren arabera, aldatu gabeko PVC B1 sukoitasun baxuko eta auto-itzaltzeko kalifikazioa egonkor hel daiteke, hau da, suaren aurkako agertokietarako egokia dena, hala nola, barruko dekorazioa eta karkasa elektrikoa eraikinetarako. Hala eta guztiz ere, PE aldatutako suaren iragazpena ere V-1 mailara soilik irits daiteke UL-94 proban, eta zaila da B1 kalifikazioaren ziurtagiria gainditzea. Epe luzerako tenperatura altuko eta sute irekiko inguruneetan, PE aldatua behin betiko erreko da, eta suaren aurkako porrota-tasa % 89koa da ingeniaritza-aplikazio praktikoetan, 2025eko eraikuntzako materialen segurtasunaren jarraipena egiteko datuen estatistiken arabera.

Azpimarratzekoa da, halaber, PE-ra suaren atzeragarrien gehiegizko gehitzeak errendimendu akats gehigarriak ekarriko dituela. Suaren aurkako edukia % 20 gainditzen duenean, PEren trakzio-erresistentzia eta gogortasuna % 30-40 murriztuko dira, materiala hauskorra eta pitzatzen erraza izango da, eta eguraldiaren erresistentzia eta bizitza iraupena asko murriztuko dira. Aitzitik, PVCren berezko suaren aurkako propietateak ez dira kanpoko gehigarrietan oinarritzen, beraz, propietate mekaniko egonkorrak mantendu ditzake suaren erresistentzia bikaina bermatuz. Horrek azaltzen du, gainera, suaren aurkako PE-k inoiz ezin izan duen PVC ordezkatu suaren aurkako segurtasun handiko industria agertokietan.

Ondorioz, PVCaren suaren aurkako abantaila PEren aldean berezko abantaila estruktural bat da, ez prozesatzeko aldaketak ekarritako baldintzazko abantaila. PEren hidrokarburo molekularraren egitura puruak bere sukoitasun-akats funtsezkoa zehazten du. Ez dio axola zer mota edo dosia gehitzen den suaren atzeragarri, errekuntza-maila apur bat arin dezake, baina ezin du errekuntza guztiz kendu eta auto-itzaltze-errendimendu egonkorra lortu. Hautapen industrialean, PVCa da oraindik suaren iragazpen handiko eskakizunetarako material hobetsia, eta PE (sugar-iragazlea eraldatutako PE barne) suaren arrisku txikiko agertokietan soilik erabil daiteke. Itsu-itsuan sinesteak suaren atzerakoiek PEren sukoitasun-arazoa guztiz konpon dezaketela ingeniaritzako segurtasun-arriskuak eta produktuen kalitatea ez betetzea erraz ekarriko du.
